Her udvikler IBM fremtidens computerchips

De mindste støvkorn kan ødelægge alt i IBM's laboratorium i Zürich. Vi fik lov at kigge indenfor.

Af Jens Holm | Udgivet 24. oktober 2013 kl. 16.03

1 / 13

Galleri billede

Kom en tur med indenfor hos IBM Research i Zürich og se, hvordan virksomhedens forskere forbedrer de avancerede computerchips.

Forskningen foregår i et af verdens reneste rum i Binnig and Rohrer Nanotechnology Center, hvor der bestemt ikke er adgang for det almindelige rengøringspersonale.

Her kan selv de mindste støvkorn nemlig ødelægge det kostbare materiale, som virksomhedens ansatte arbejder med.

2 / 13

Galleri billede

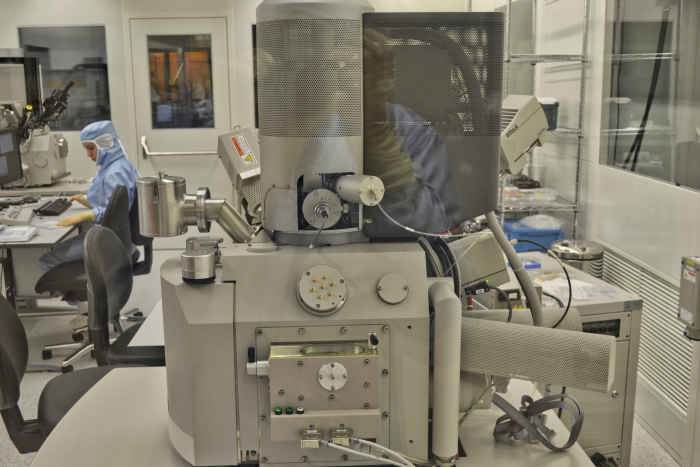

Scanning Electron Microscope

I forgrunden ses et såkaldt Scanning Electron Microscope (SEM), der bruges til at undersøge strukturer med dimensioner på nano niveau.

3 / 13

Galleri billede

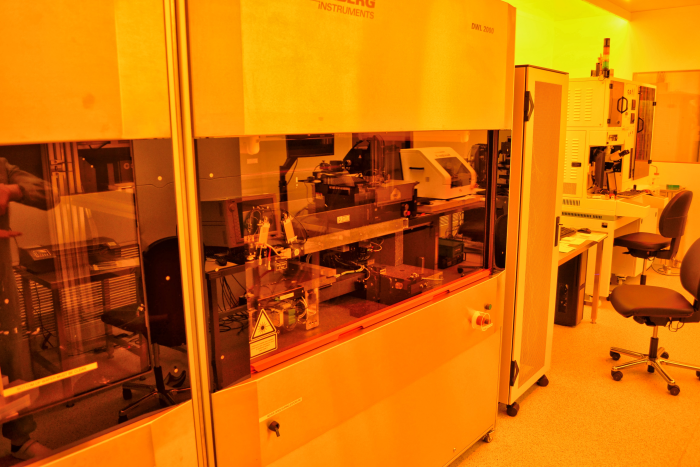

Direct Laser Writer

Direct Laser Writeren bruges til at skrive mønstre direkte på de såkaldte wafers, der er et af grundelementerne i en computerchip.

Den gule belysning i rummet er etableret, fordi visse komponenter ganske enkelt ikke kan tåle almindelig hvid belysning.

4 / 13

Galleri billede

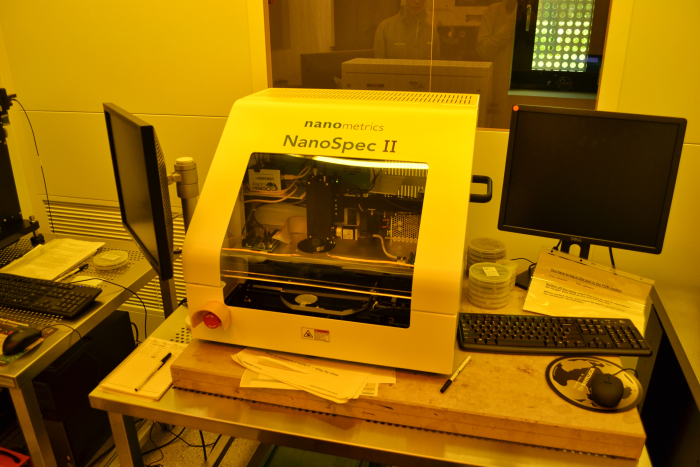

Refractometer

Refractometer, der gennem optisk teknologi bruges til at måle tykkelsen på film af transparent materiale, eksempelvis på en silicium wafer.

5 / 13

Galleri billede

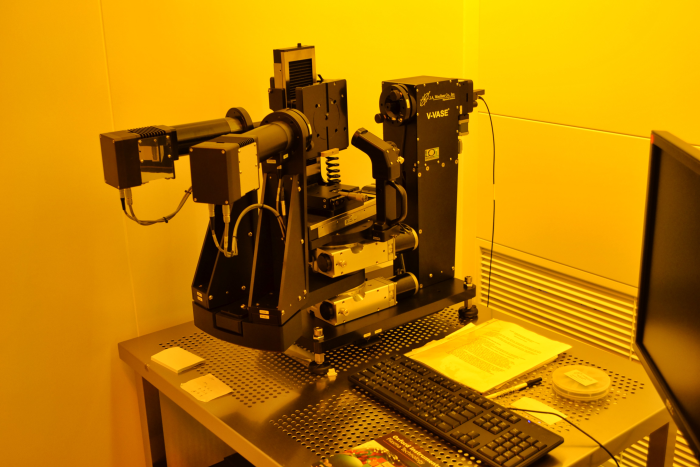

Elipsometer

Elipsometer, der som refractometeret fra billede nummer tre også bruges til at måle tykkelsen på transparent film, men her er Elipsometer-apparatet mere præcist.

6 / 13

Galleri billede

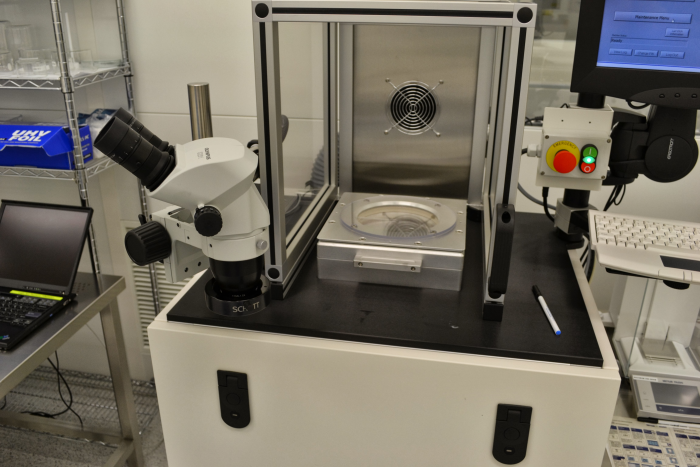

Wafer Bonder

Wafer Bonder

7 / 13

Galleri billede

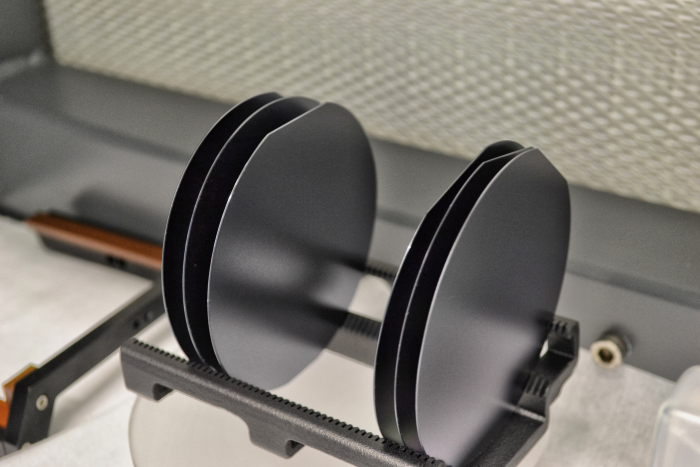

Silicium wafere

Fire tommer silicium wafere. Silicium er grundmaterialet i stort set al elektronik i dag. Det er det ottende mest forekommende grundstof i universet og det næstmest forekommende i jordens skorpe, så det er hverken sjældent eller giftigt.

8 / 13

Galleri billede

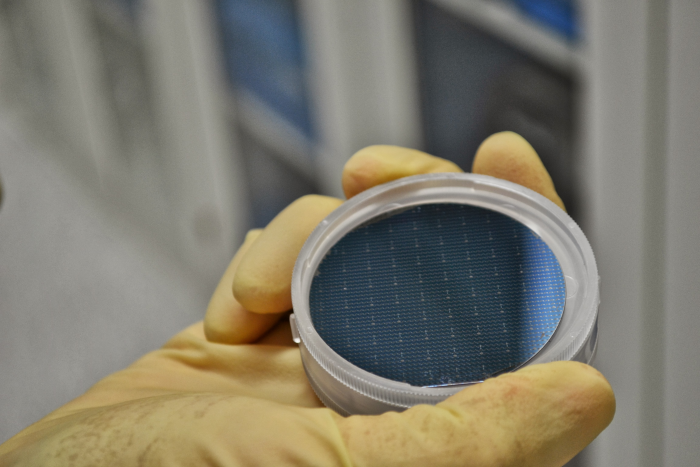

To tommer wafer

To tommer wafer dækket af silicium dioxid, deraf den blå farve, og med lithografiske mønstre.

9 / 13

Galleri billede

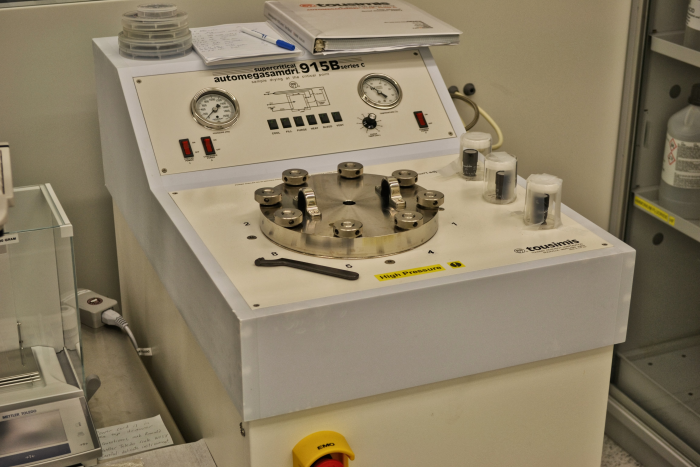

10 IBM Lab.jpg

En Critical Point Dryer, der bruges til tørring af MEMS (Micro-electro-mechanical-structures), der er meget små mekaniske strukturer, eksempelvis membraner. Apparatet bruges fordi traditionel opvarmning kan få MEMS strukturerne til at kollapse.

10 / 13

Galleri billede

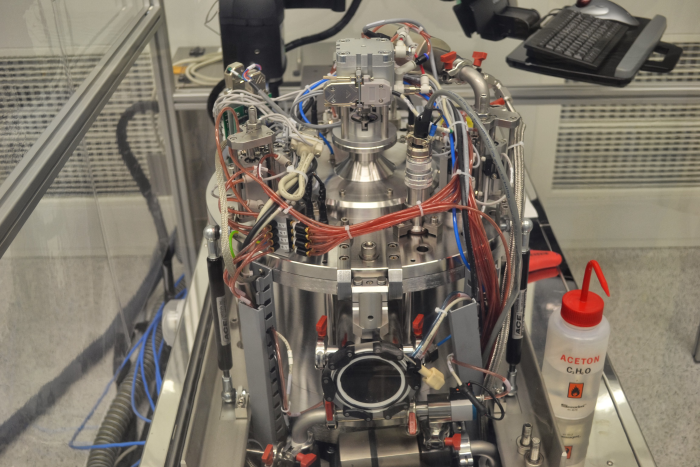

XeF2 ætser

XeF2 ætser. XeF2 er en gas, der kan bruges til at fjerne silicium for oxider og flere andre typer af uønskede materialer.

11 / 13

Galleri billede

Optisk maske

En optisk maske, der består af en quartzplade, som bruges til at printe bestemte mønstre på wafer materialet.

12 / 13

Galleri billede

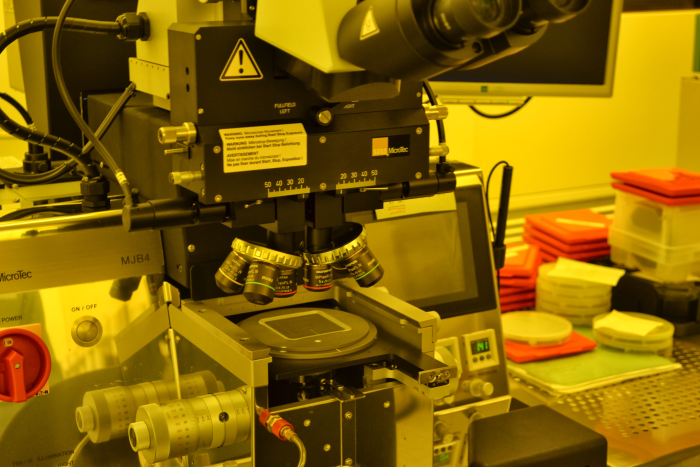

Lad der blive lys

Denne maskine bruges til at lave en maske på waferen. Ved at belyse åbningerne i masken opløses eller forstærkes laget i waferen nedenunder.

13 / 13

Galleri billede

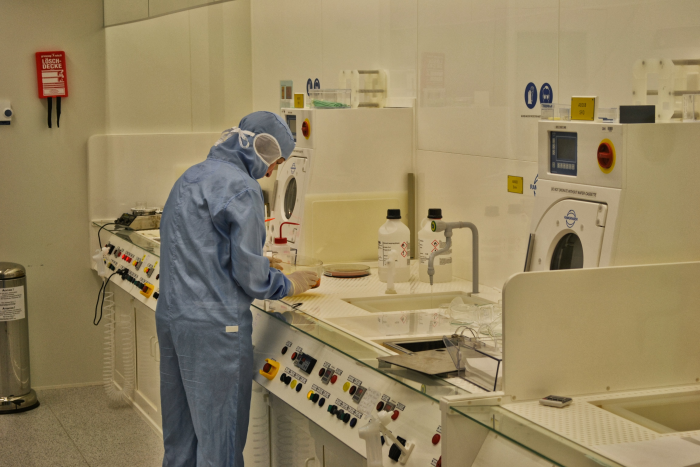

Renrums-dragt

Skidt og støv er forskernes fjende nummer ét, og derfor er den såkaldte renrums-dragt obligatorisk påklædning i lokalerne med de avancerede maskiner og det specielle materiale.
